采用振动时效设备消除原料磨残余应力

分类:消除残余应力    关键词:振动时效设备

某水泥厂生产大型原料磨,原料磨的筒体由四节42mm厚的Q235钢板焊接筒阻焊而成,再与25号铸钢盖拼焊在一起,构成了磨的主体部位。焊接均采用埋弧焊,焊后有较高的残余应力。特别是两端不同材料,不等厚度焊接的两条环焊缝,无论从焊接角度还是从磨运行角度看,都是磨的重要部位。根据设计要求焊后需要进行消除应力处理。根据厂方的具体生产情况,聚航科技对原料磨采用振动时效设备消除应力。

振动时效工艺

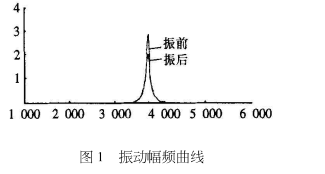

根据磨的结构及振动原理,采用四点对称支撑,支撑物为橡胶垫,激振点选在小人孔的端部,拾振点设置在端盖的端部。使用聚航科技生产的JH-700A智能频谱交流振动时效设备进行振动。偏心档位选择90度,加速度为6.3g,转速为3750r/min,时间为40min。设备振动的同时绘制振动幅频曲线,见图1。


从上图可看到振动幅频曲线,在振动后由明显的升高现象,这标志着振动后工件残余应力有所下降。实践证明,对磨进行振动时效处理,效果较好。

以上就是振动时效设备的应用,如果您还想了解更多信息,可直接咨询聚航科技,我们很愿意为您答疑解惑。
