静态应变仪对QD-5型吊钩进行应力应变测试

分类:应力应变测试    关键词:静态应变仪

南京聚航在某厂家的委托下,对QD-5型吊钩进行应力应变测试试验。经过讨论研究后,我们决定采用电测法对吊钩进行应力应变测试,通过试验分析吊钩的应力分布规律,进而确定吊钩被破坏的临界载荷,并对吊钩的改形和选材提供依据。

实验器材

QD-5型吊钩、电阻应变片、JHYC-静态应变测量分析系统

试验方案

1. 测点位置

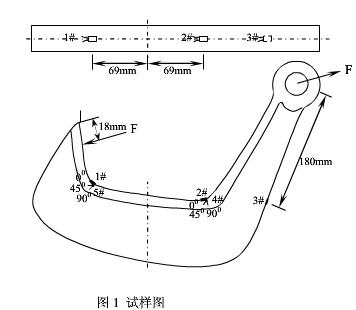

在吊钩的边缘、沿纵向贴3个单向片,在翼缘危险应力处贴2片直角应变花,其0°片与单向片方向一致。0°、45°、90°按逆时针方向旋转。

2. 吊钩材料力学性能测试

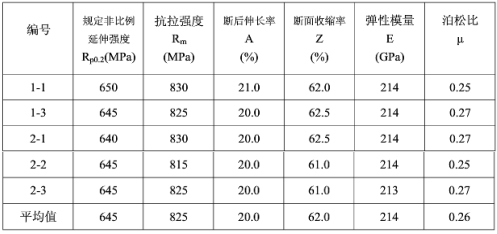

为了详细了解吊钩材料的力学性能,能够为应力分析与计算提供可靠参数。我们首先对吊钩材料进行了E、μ和拉伸力学性能的测试。从吊钩实物上切取拉伸板试样,贴电阻应变片,加力测读应力-应变关系,并依此确定材料的E、μ等力学性能指标,试验结果见表1。


1

3. 吊钩实物应力-应变分析试验

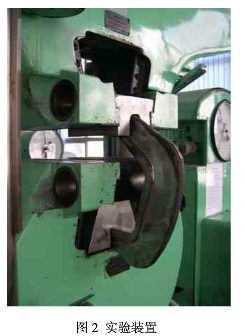

模拟起吊重物试验装置如图2所示。将吊钩安装在试验机上,吊钩装夹时,力的作用线如图1所示,且在试验过程中,对吊钩均衡加载。应变计引出线与JHYC静态应变测量分析系统连接后输入计算机,可获得各测点的试验结果。

144.png 145.png

试验采用分段等间距加载测读法。即:P010KN,第一次从10KN加到50KN,反复三次。卸载到P0=0,再加到100KN,卸载到0,测定吊钩的残余应变。最后力的每级增量为10KN,直至吊钩破坏。对应于每级载荷值测堵吊钩各点的应变值,并计算相应的应力值。在试验过程中,应随时观察吊钩的塑性变形情况。

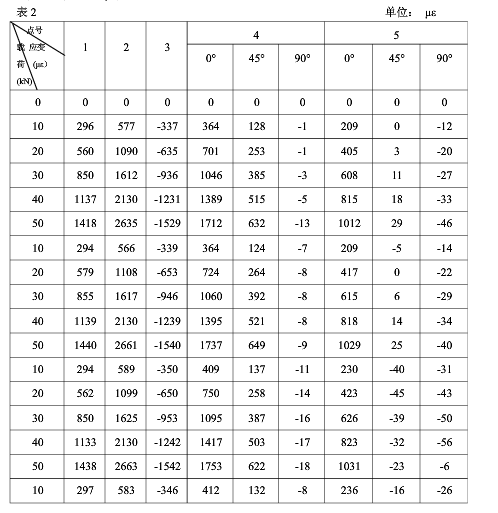

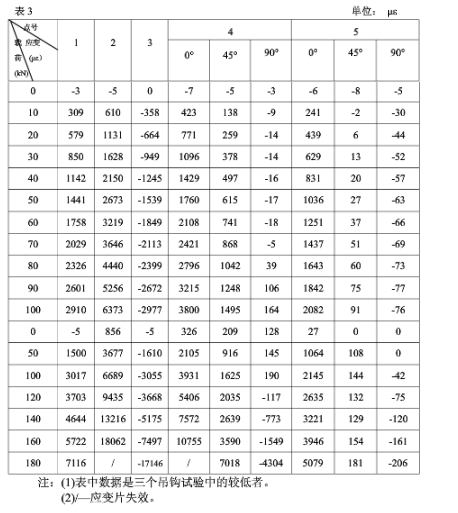

载荷从0到50KN的测试结果见表2,载荷从0到至100KN及从0至破坏的测试结果见表3。



结果分析与讨论

1. 从测试结果看,吊钩材料属于较高强度优质碳素钢。该材料没有明显屈服,因而测定非比例延伸强度Rp0.2为抗拉强度标准值。其取强比为0.78,且断后伸长率为20%属于延性较好的材料。

2. 2点的载荷-应变关系看,载荷在70KN以内,为线弹性,如以不允许产生塑性变形为吊钩的控制应力,该型号吊钩的最大限度载荷为70KN。

以上就是静态应变仪的应用,如果你想要了解更多信息,可直接拨打聚航科技的热线,我们欢迎您的选购!
