JHHX精密开槽装置

分类:环芯法残余应力测量系统    关键词:残余应力测量分析系统
  • JHHX精密开槽装置
    JHHX精密开槽装置
产品详细介绍

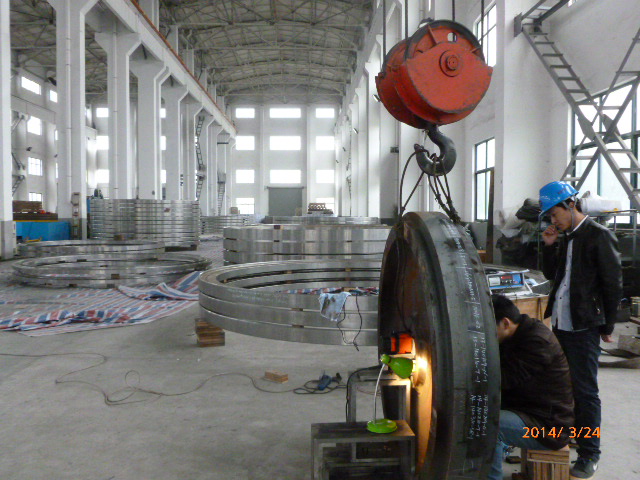

我公司生产的JHZX精密开槽装置,是与我公司专用应变仪配合使用的环芯法测残余应力的专用设备。环芯法是适用于汽轮机、发电机转子残余应力测量的标准方法,也是国际上通用的方法。该装置是严格按照国家行业标准JB/T8888-1999《环芯法测量汽轮机、发电机转子锻件残余应力的实验方法》开发设计的专用设备。

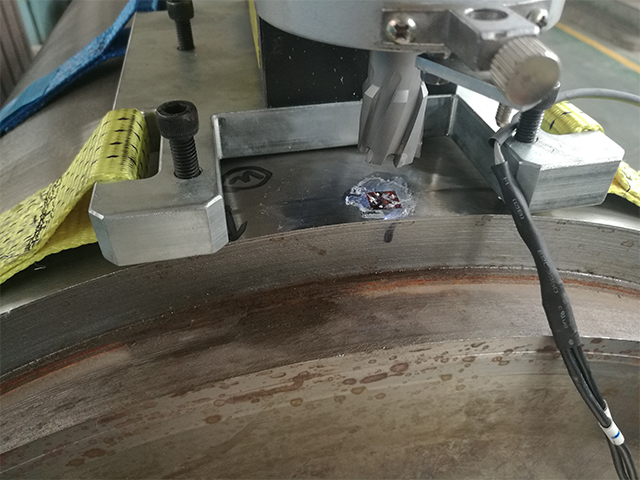

适用于不同构件和材料,可以方便地安装固定到平面、外圆、内孔处灵活的进行开槽测量,开槽采用空心铣刀铣环槽,应变片测量导线能够穿过铣刀和钻机空心主轴连接到应变仪上,铣槽时不必焊下导线,一直保持应变片与应变仪相连,从而保证了测量精度。本装置使用简单,易于掌握,转速、深度、钻孔速度很好控制,从而使检测仪测出的结果更加精确。自带LED强光源,对中有专用顶针,电磁吸盘,安装调整方便。配有外圆和内孔测量用固定机构。

JHHX 精密开槽装置主要技术指标

取芯规格

内径:φ15mm外径:φ20mm

铣槽深度范围

0-10mm

最大行程

80mm

过 渡 套

直柄φ19mm

可加工材料硬度范围

≤HRC48

铣槽深度测量精度

±0.02mm

主轴转速

650/350rmp

外形尺寸

330mm×80mm×198mm

最大功率

800W

供电电压

220V/50Hz

净  重

10Kg

如果您想了解更多详情,请拨打咨询热线,南京聚航欢迎您的咨询!
