JHZK残余应力精密钻孔装置

分类:盲孔法残余应力检测仪    关键词:残余应力精密钻孔装置
  • JHZK残余应力精密钻孔装置
    JHZK残余应力精密钻孔装置
产品详细介绍

JHZK残余应力精密钻孔装置应用范围

1.需与残余应力检测仪器配套使用。

2.对材料的材质、形状、表面无特殊要求。

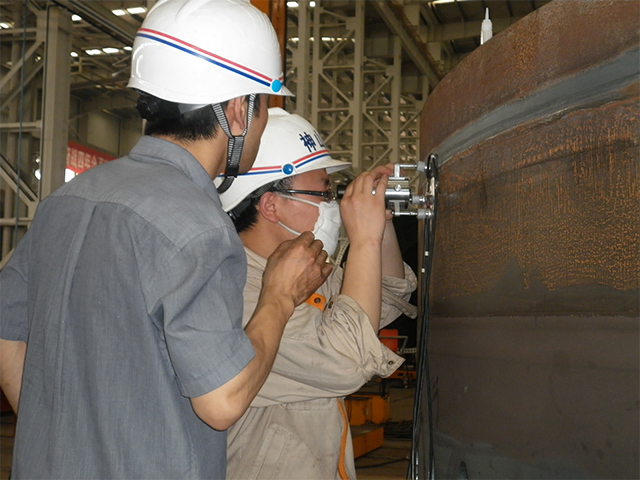

3.适合对大型零件的平面、曲面、角焊缝、对接焊缝、拐角等处进行精确钻孔测量。

4.适于材料硬度低于HRC40的材料的测量。

JHZK残余应力精密钻孔装置特点

1.适应性好,方便灵活

本装置有两种钻孔支架,一种适合平面或近似平面以及直角面的钻孔,一种可以在0-45度任意旋转,适合角焊缝,拐角以及小零件表面的钻孔。使用快捷方便,易于掌握。

2.磁吸式定位,稳定牢固,精度高

支架底脚采用高强度永磁,对铁性材料方便牢固,减少电磁干扰和温漂,测量精度高,定位精度高。

3.定位精度高,钻孔误差小

采用160倍带刻度光学显微镜对中,测量精度可达0.006毫米,对准精度达0.01毫米。微型精密电钻采用一体化设计,同心度高。钻孔精度小于0.01毫米。

4.钻孔附加应力小,测量准确

配套的微型精密电钻,自带动力驱动,转速可调,钻孔平稳无晃动,有效降低钻削应力。

JHZK残余应力精密钻孔装置技术指标

钻孔对准精度

≤0.025

光学对准精度

0.01mm

同心度

φ0.005 mm

钻孔垂直度

≤0.01mm

钻孔直径

0-3mm

打孔深度

0-3mm

调速范围

3000-12000

供电电压(V)

220V/50Hz

可打孔材料硬度范围

≤HRC40

如果您想了解更多详情,请拨打咨询热线,南京聚航欢迎您的咨询!
