承压法兰静态应力测试分析

分类：应力应变测试 关键词：静态应力测试

法兰是一种用于连接管道的设备，能够承受较高的压力，主要应用在压力容器、锅炉、管道等行业。压力管道法兰承受内压和一定的温度时，其应力分布较为复杂。为了解承压法兰应力分布情况，采用电阻应变测试技术，进行静态应力测试，得出承压法兰面上的应力分布。

电阻应变法工作原理

该方法是应用应变敏感元件-电阻应变片测量构件的表面应变，再根据应变-应力关系得到构件表面的应力状态，从而对构件进行应力分析。

测试仪器

本次测试采用南京聚航科技有限公司的JHYC静态应变仪，仪器模块化设计，软件式操作，数据实时保存，可自动生成报表，精度高，测量结果准确。

布片方案

应力测试部位在夹具外表面，沿圆周方向。应变片的规格为2*3mm单向应变片。

测试工况及结果分析


法兰应力测试工况为冷态和热态。上述过程均由计算机实时监控、记录。

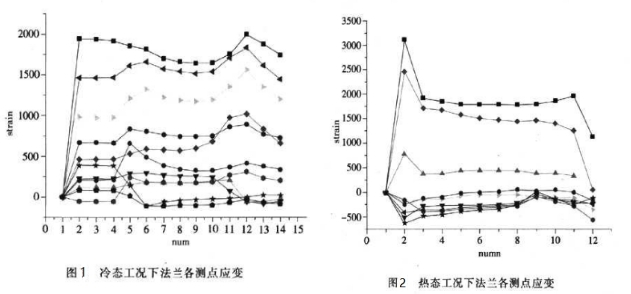

冷态工况下，法兰各测点应力值见图1，热态工况下，法兰各测点应力值见图2。通过对法兰进行的静态应力测试，可得到如下结论，正常操作时，装夹加紧会造成法兰受较大应力，法兰根部应力值最大。
